MAZDA MODEL CX-9 2016 Manual del propietario (in Spanish)

Black plate (491,1)

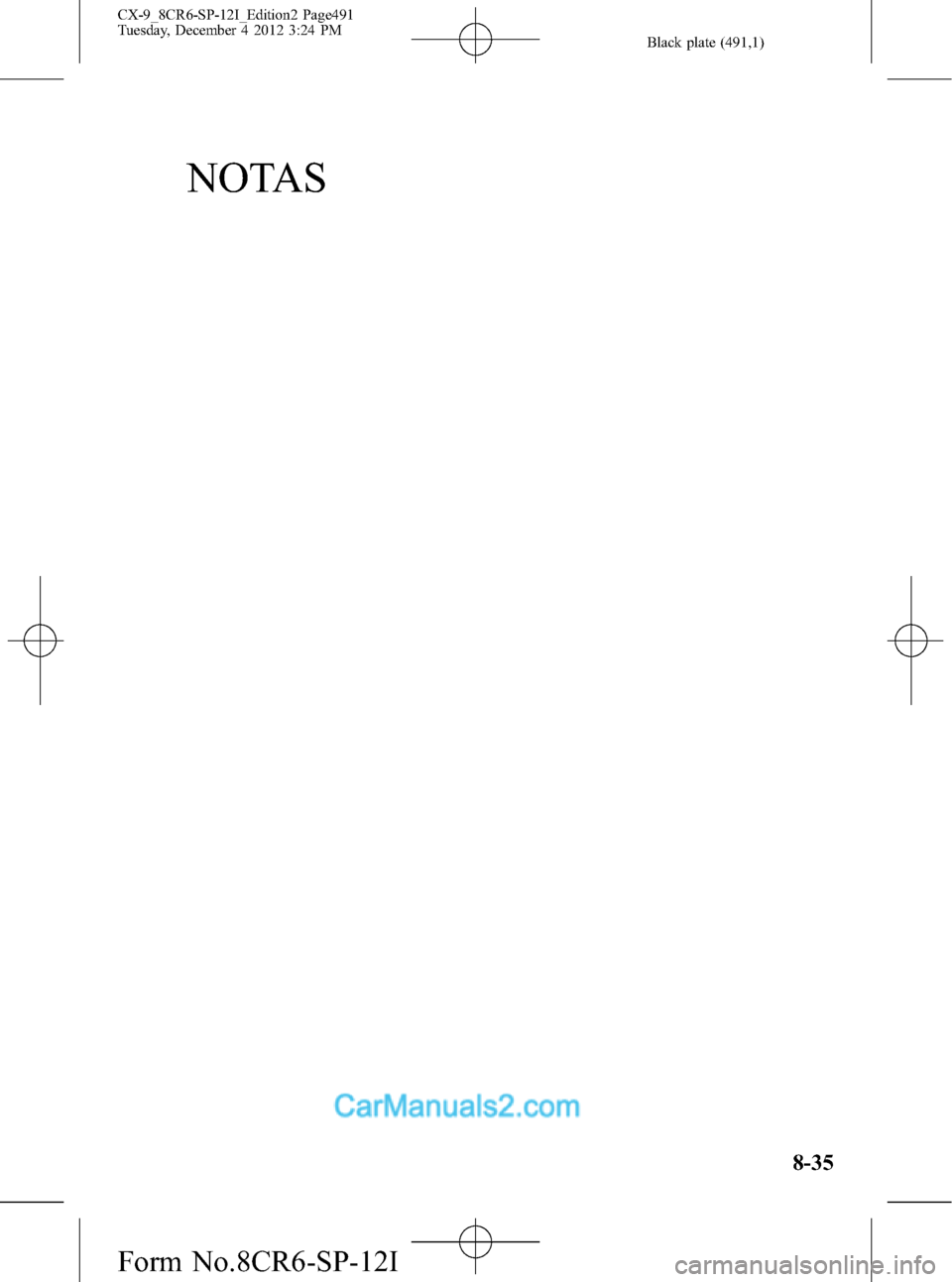

NOTAS
8-35
CX-9_8CR6-SP-12I_Edition2 Page491
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (492,1)

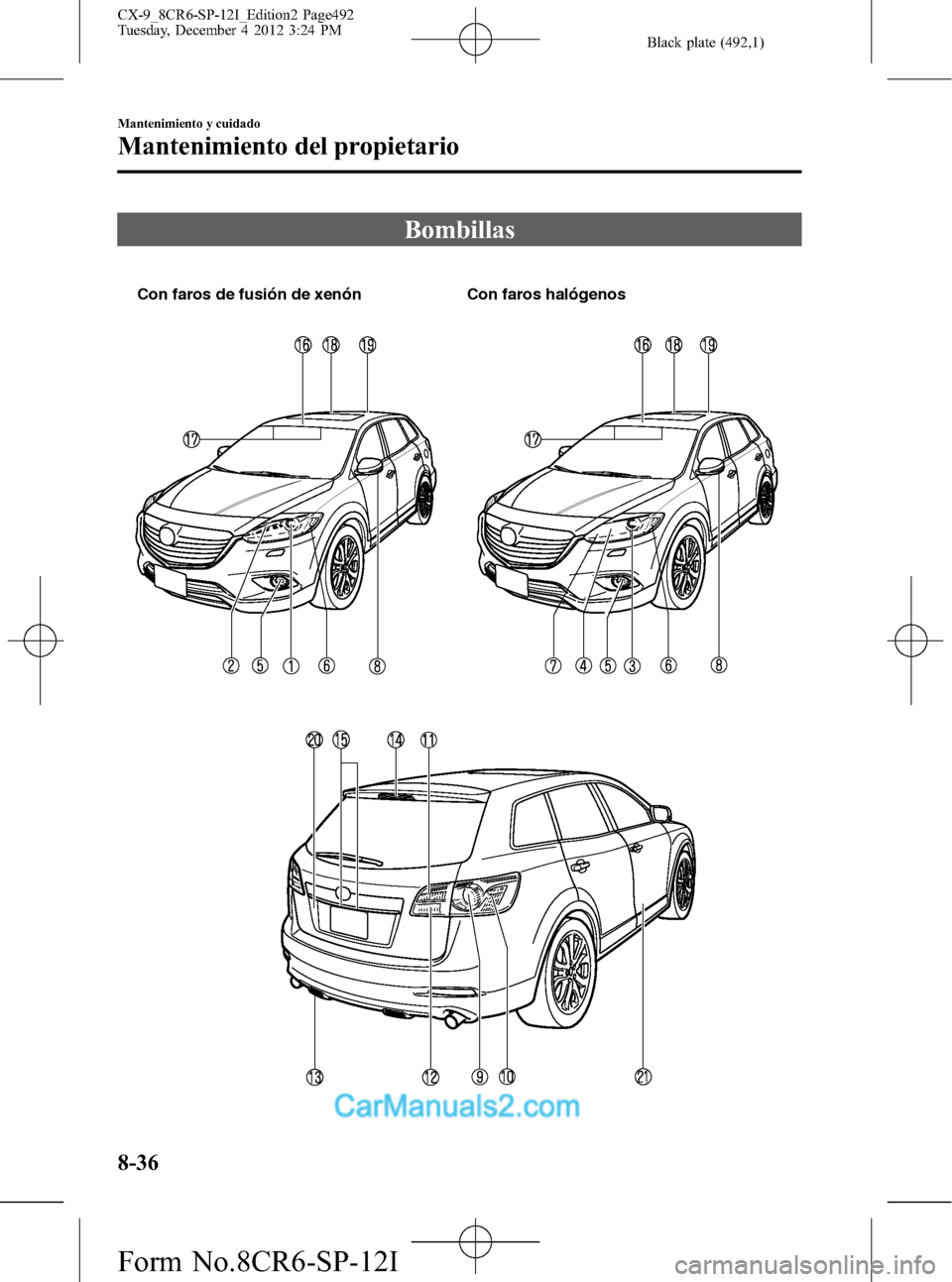

Bombillas
Con faros de fusión de xenón Con faros halógenos
8-36
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page492
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (493,1)

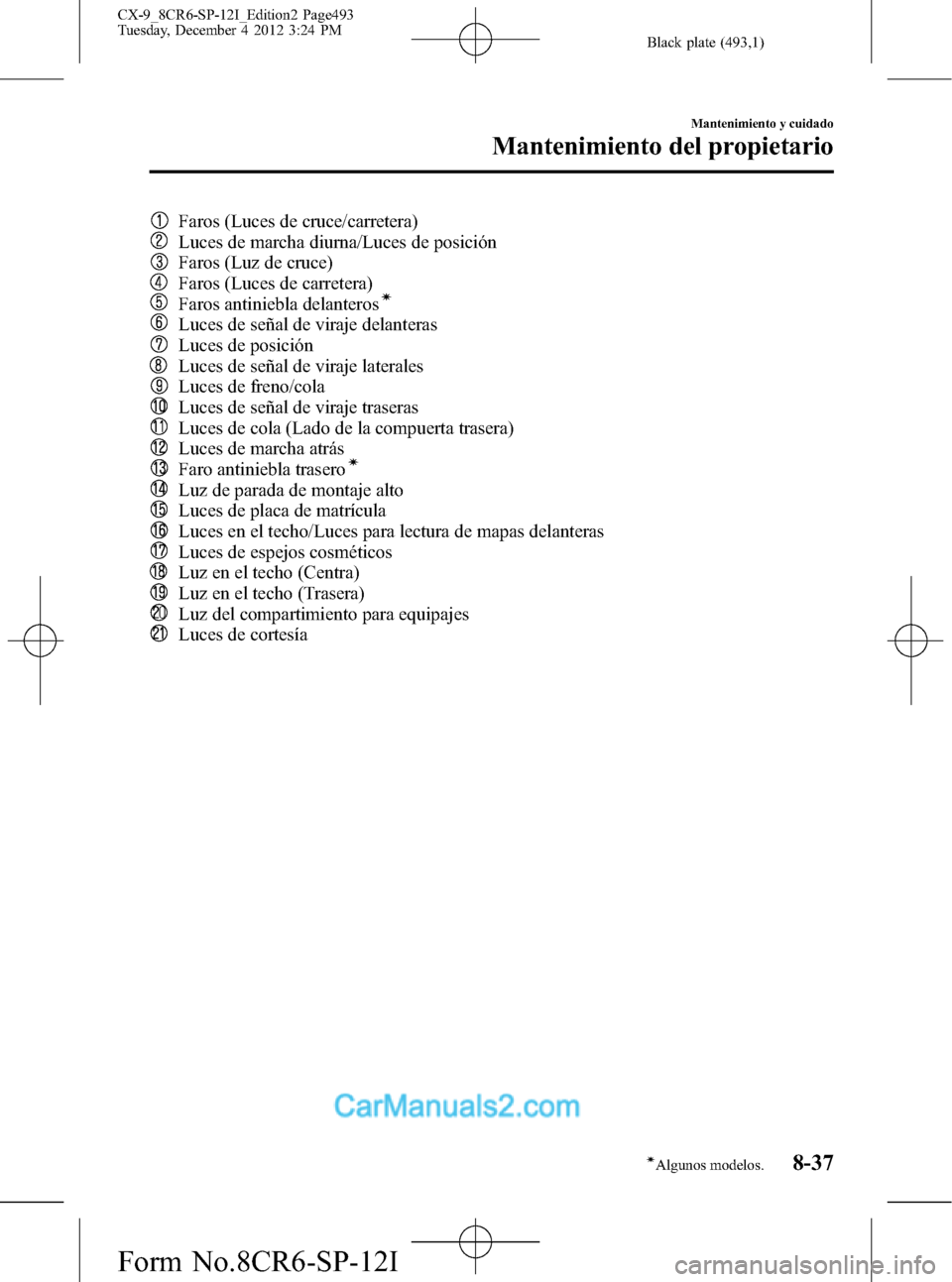

Faros (Luces de cruce/carretera)
Luces de marcha diurna/Luces de posición
Faros (Luz de cruce)
Faros (Luces de carretera)
Faros antiniebla delanterosí
Luces de señal de viraje delanteras
Luces de posición
Luces de señal de viraje laterales
Luces de freno/cola
Luces de señal de viraje traseras
Luces de cola (Lado de la compuerta trasera)
Luces de marcha atrás
Faro antiniebla traseroí
Luz de parada de montaje alto
Luces de placa de matrícula
Luces en el techo/Luces para lectura de mapas delanteras
Luces de espejos cosméticos
Luz en el techo (Centra)
Luz en el techo (Trasera)
Luz del compartimiento para equipajes
Luces de cortesía
Mantenimiento y cuidado
Mantenimiento del propietario
8-37íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page493
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (494,1)

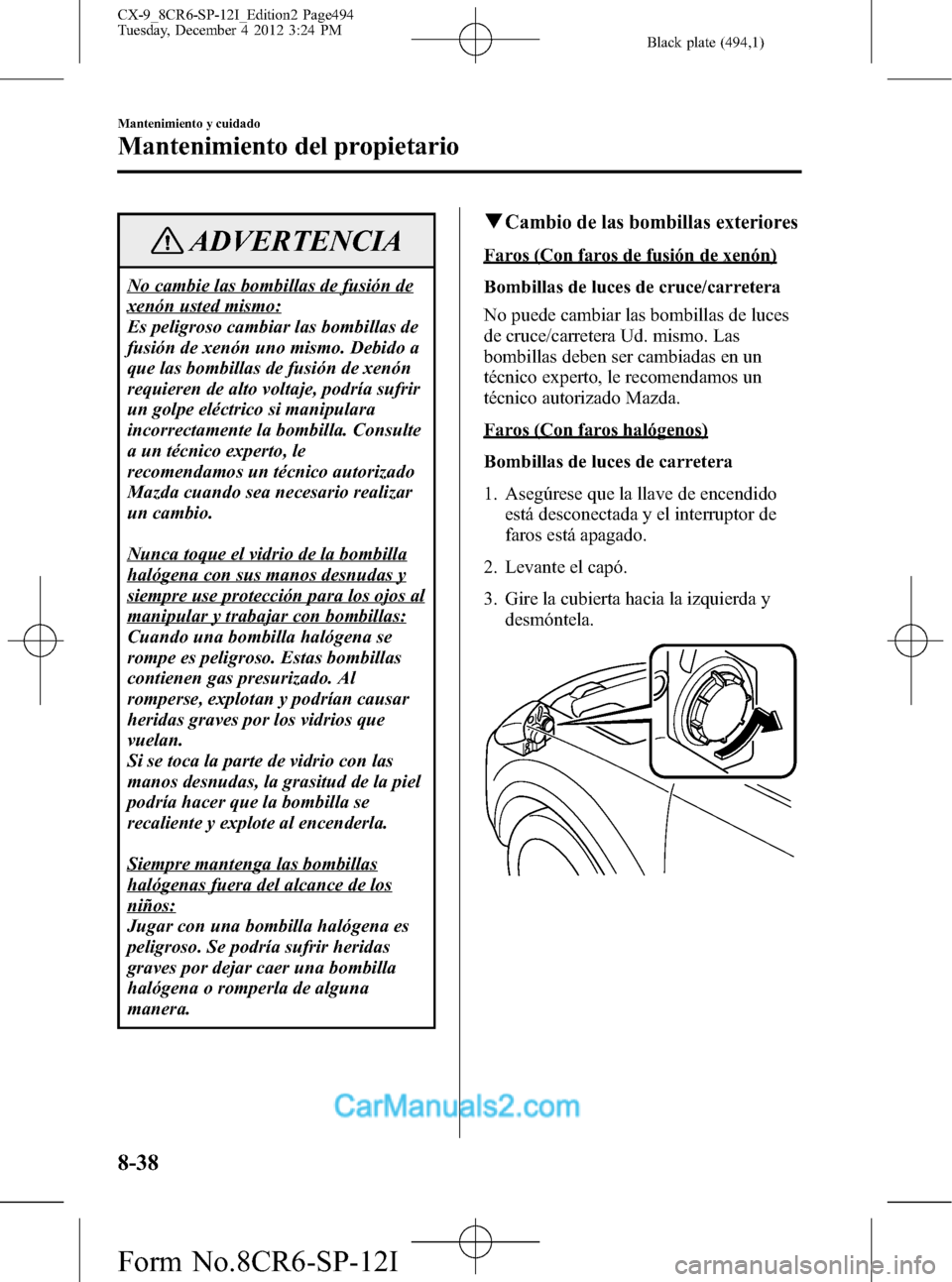

ADVERTENCIA
No cambie las bombillas de fusión de
xenón usted mismo:
Es peligroso cambiar las bombillas de
fusión de xenón uno mismo. Debido a
que las bombillas de fusión de xenón
requieren de alto voltaje, podría sufrir
un golpe eléctrico si manipulara
incorrectamente la bombilla. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda cuando sea necesario realizar
un cambio.
Nunca toque el vidrio de la bombilla
halógena con sus manos desnudas y
siempre use protección para los ojos al
manipular y trabajar con bombillas:
Cuando una bombilla halógena se
rompe es peligroso. Estas bombillas
contienen gas presurizado. Al
romperse, explotan y podrían causar
heridas graves por los vidrios que
vuelan.
Si se toca la parte de vidrio con las
manos desnudas, la grasitud de la piel
podría hacer que la bombilla se
recaliente y explote al encenderla.
Siempre mantenga las bombillas
halógenas fuera del alcance de los
niños:
Jugar con una bombilla halógena es
peligroso. Se podría sufrir heridas
graves por dejar caer una bombilla
halógena o romperla de alguna
manera.
qCambio de las bombillas exteriores
Faros (Con faros de fusión de xenón)
Bombillas de luces de cruce/carretera
No puede cambiar las bombillas de luces
de cruce/carretera Ud. mismo. Las
bombillas deben ser cambiadas en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Faros (Con faros halógenos)
Bombillas de luces de carretera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Gire la cubierta hacia la izquierda y
desmóntela.
8-38
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page494
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (495,1)

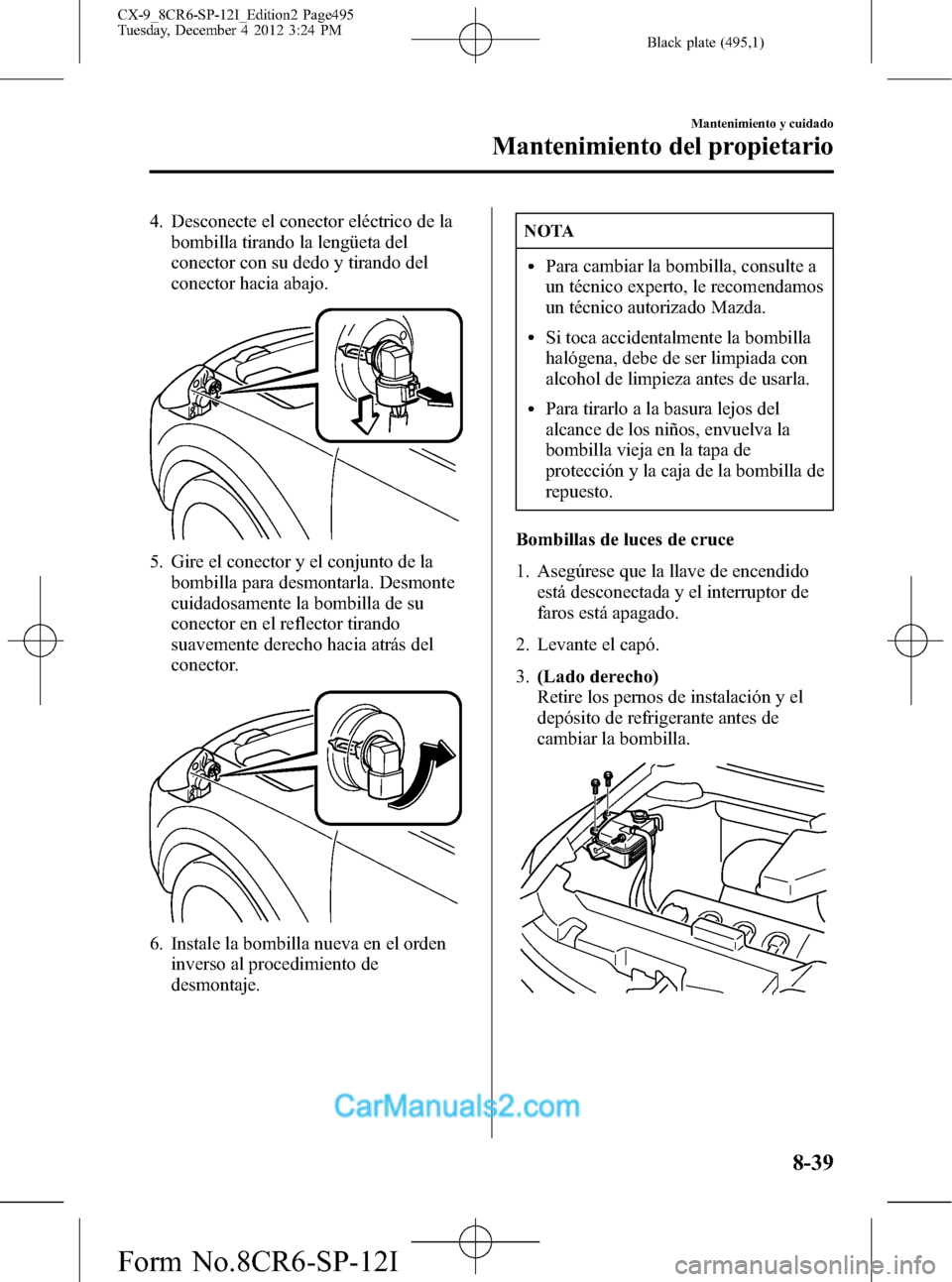

4. Desconecte el conector eléctrico de la
bombilla tirando la lengüeta del
conector con su dedo y tirando del
conector hacia abajo.
5. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
NOTA
lPara cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lSi toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
lPara tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Bombillas de luces de cruce
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3.(Lado derecho)
Retire los pernos de instalación y el
depósito de refrigerante antes de
cambiar la bombilla.
Mantenimiento y cuidado
Mantenimiento del propietario
8-39
CX-9_8CR6-SP-12I_Edition2 Page495
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (496,1)

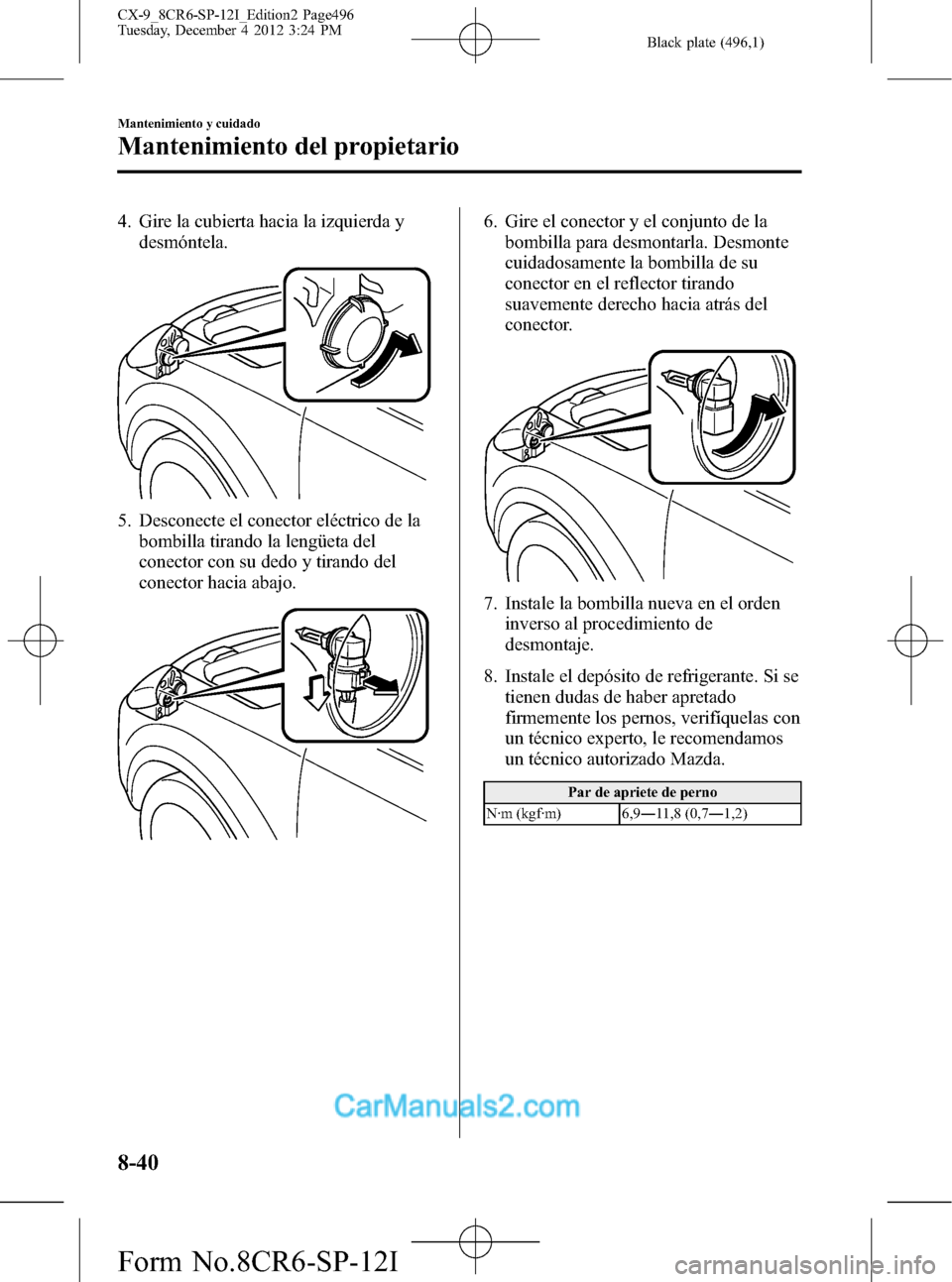

4. Gire la cubierta hacia la izquierda y
desmóntela.
5. Desconecte el conector eléctrico de la
bombilla tirando la lengüeta del
conector con su dedo y tirando del
conector hacia abajo.
6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
8. Instale el depósito de refrigerante. Si se
tienen dudas de haber apretado
firmemente los pernos, verifíquelas con
un técnico experto, le recomendamos
un técnico autorizado Mazda.
Par de apriete de perno
N·m (kgf·m) 6,9―11,8 (0,7―1,2)
8-40
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page496
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (497,1)

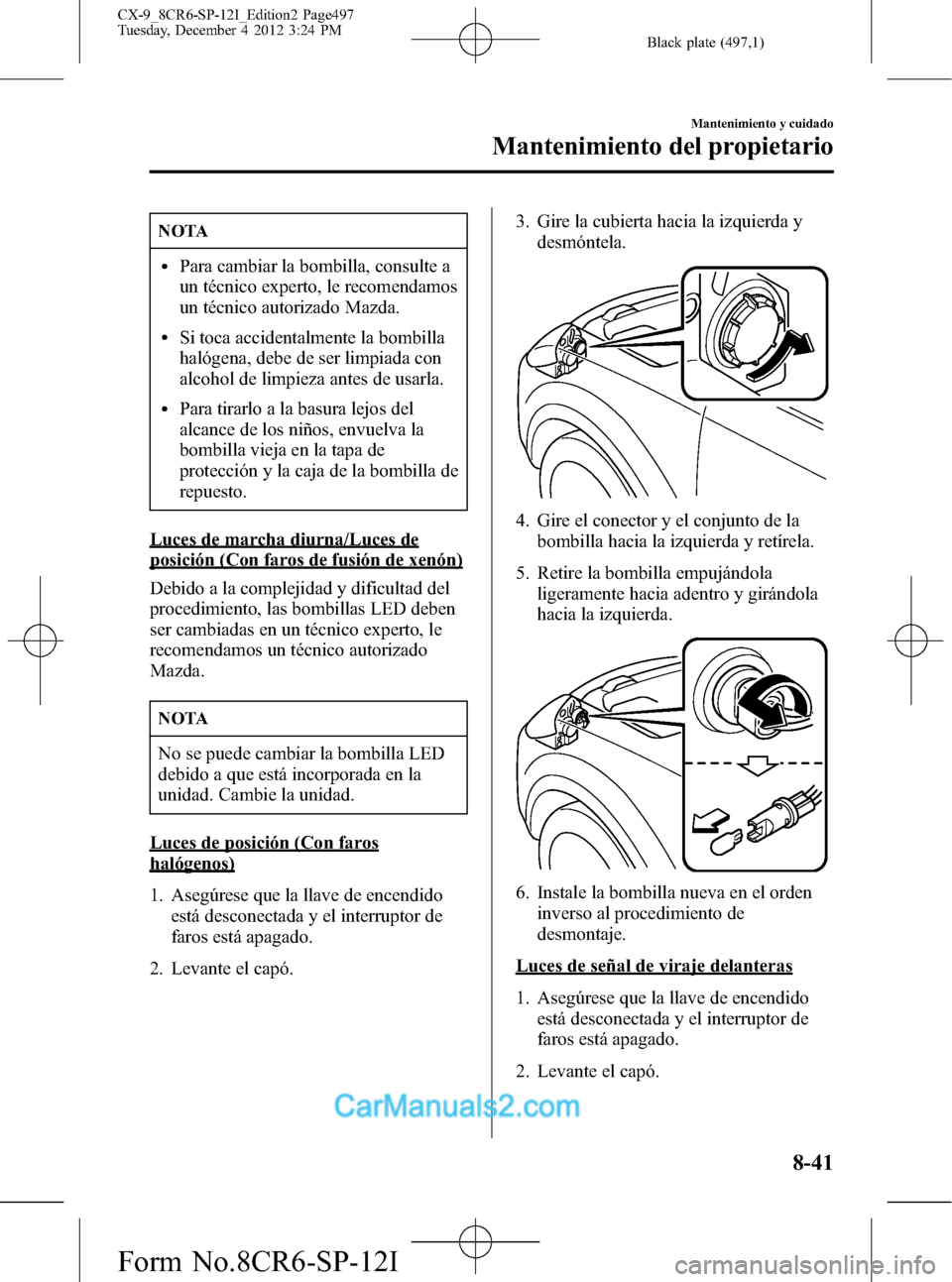

NOTA
lPara cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lSi toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
lPara tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Luces de marcha diurna/Luces de
posición (Con faros de fusión de xenón)
Debido a la complejidad y dificultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad.
Luces de posición (Con faros
halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.3. Gire la cubierta hacia la izquierda y
desmóntela.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Retire la bombilla empujándola
ligeramente hacia adentro y girándola
hacia la izquierda.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje delanteras
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
Mantenimiento y cuidado
Mantenimiento del propietario
8-41
CX-9_8CR6-SP-12I_Edition2 Page497
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

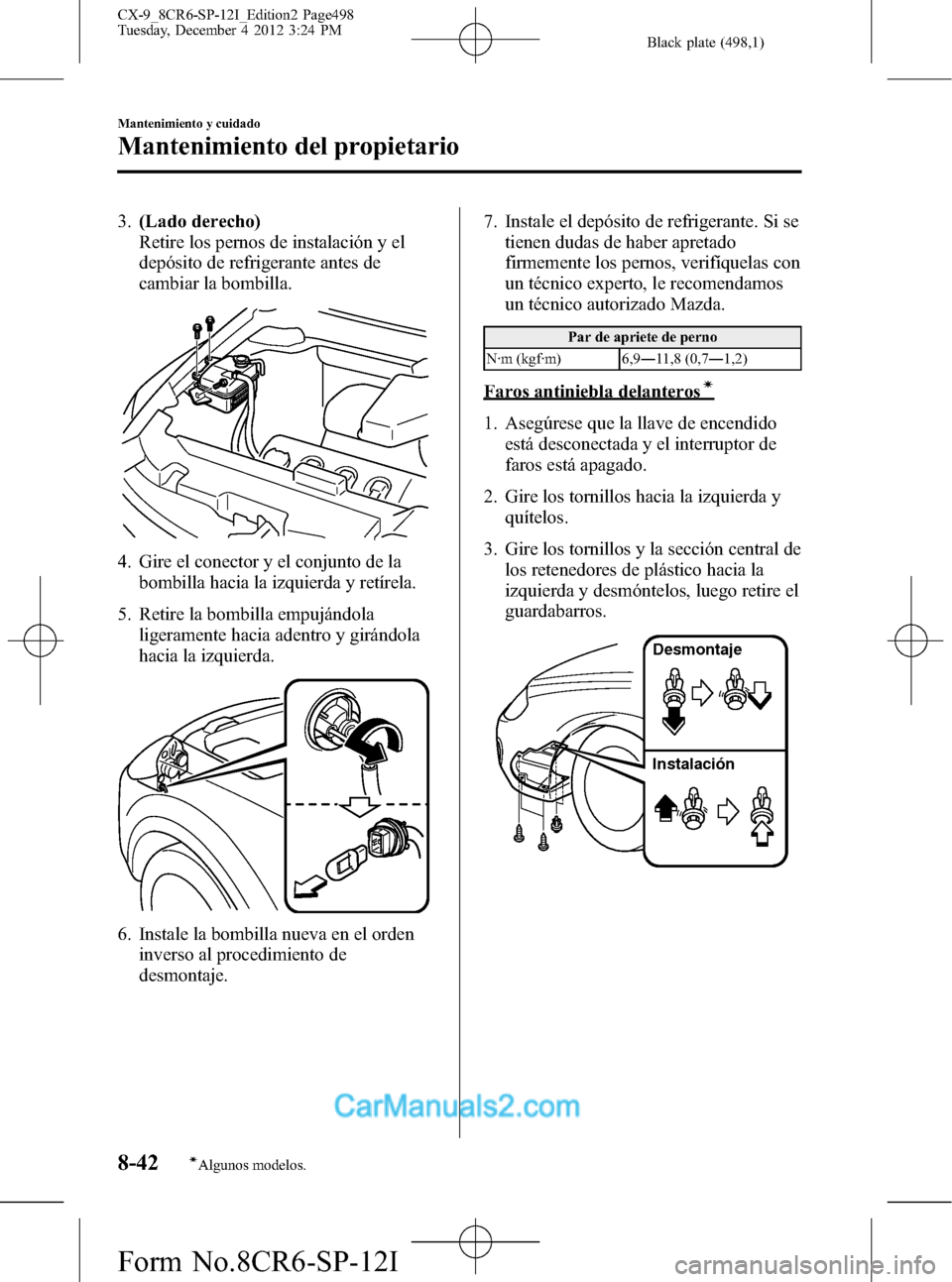

Black plate (498,1)
3.(Lado derecho)
Retire los pernos de instalación y el
depósito de refrigerante antes de
cambiar la bombilla.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Retire la bombilla empujándola
ligeramente hacia adentro y girándola
hacia la izquierda.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.7. Instale el depósito de refrigerante. Si se
tienen dudas de haber apretado
firmemente los pernos, verifíquelas con
un técnico experto, le recomendamos
un técnico autorizado Mazda.
Par de apriete de perno
N·m (kgf·m) 6,9―11,8 (0,7―1,2)
Faros antiniebla delanterosí
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire los tornillos hacia la izquierda y
quítelos.
3. Gire los tornillos y la sección central de
los retenedores de plástico hacia la
izquierda y desmóntelos, luego retire el
guardabarros.
Desmontaje
Instalación
8-42
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page498
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

Black plate (499,1)

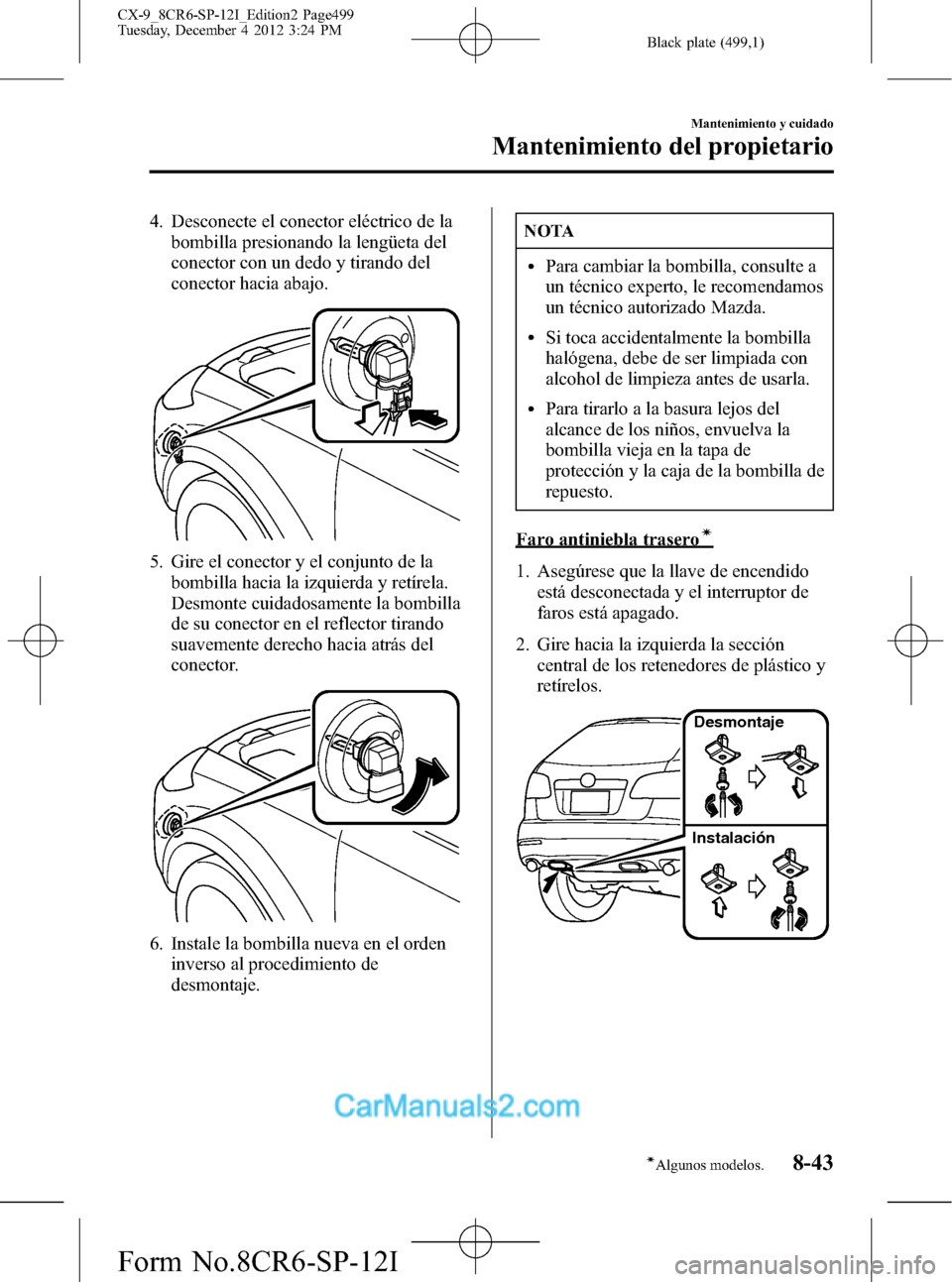

4. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector hacia abajo.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Desmonte cuidadosamente la bombilla
de su conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
6. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
NOTA
lPara cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lSi toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
lPara tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Faro antiniebla traseroí
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire hacia la izquierda la sección
central de los retenedores de plástico y
retírelos.
Desmontaje
Instalación
Mantenimiento y cuidado
Mantenimiento del propietario
8-43íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page499
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I

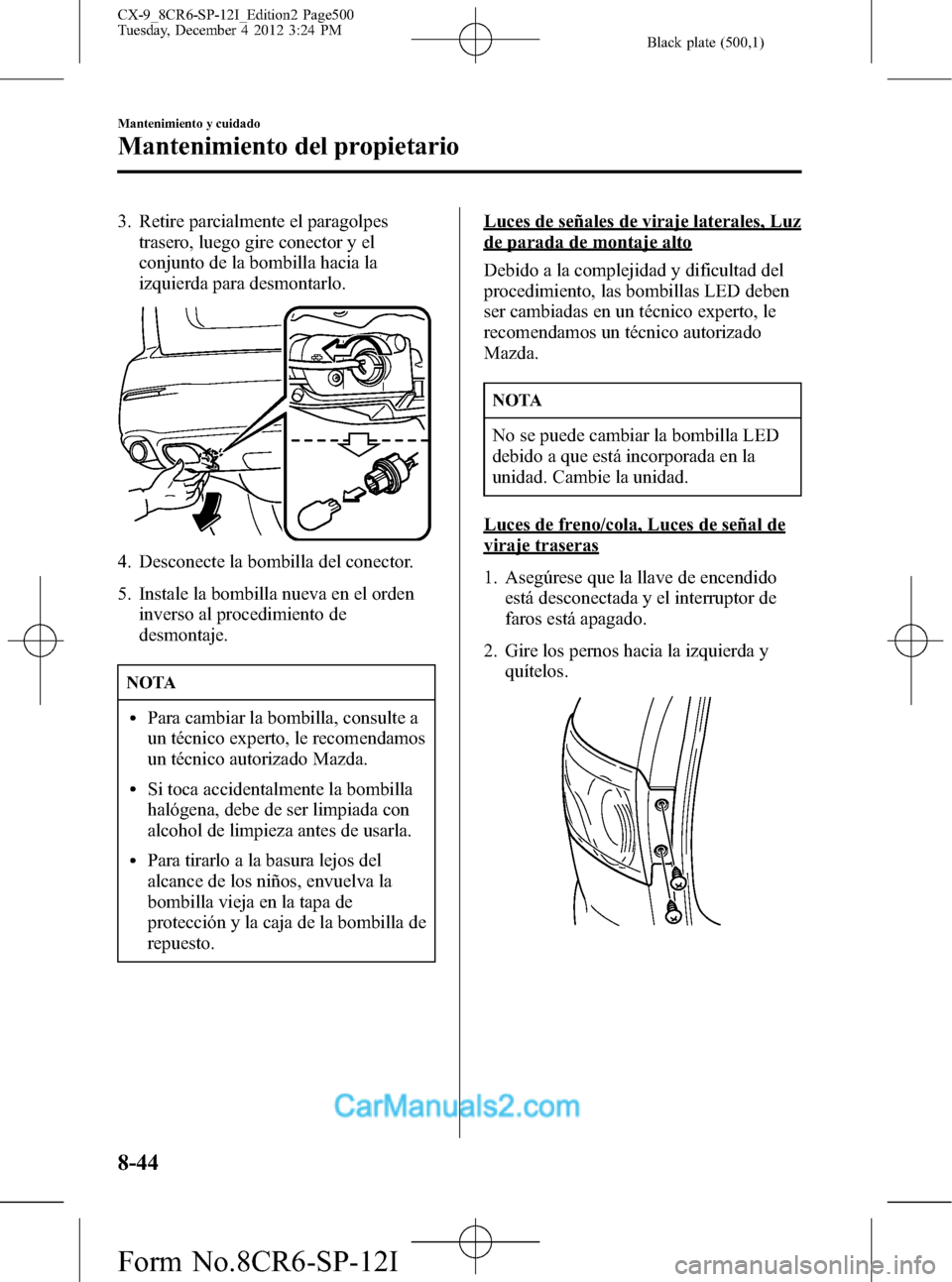

Black plate (500,1)
3. Retire parcialmente el paragolpes
trasero, luego gire conector y el
conjunto de la bombilla hacia la
izquierda para desmontarlo.
4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
NOTA
lPara cambiar la bombilla, consulte a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
lSi toca accidentalmente la bombilla
halógena, debe de ser limpiada con
alcohol de limpieza antes de usarla.
lPara tirarlo a la basura lejos del
alcance de los niños, envuelva la
bombilla vieja en la tapa de
protección y la caja de la bombilla de
repuesto.
Luces de señales de viraje laterales, Luz
de parada de montaje alto
Debido a la complejidad y dificultad del
procedimiento, las bombillas LED deben
ser cambiadas en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
No se puede cambiar la bombilla LED
debido a que está incorporada en la
unidad. Cambie la unidad.
Luces de freno/cola, Luces de señal de
viraje traseras
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire los pernos hacia la izquierda y
quítelos.
8-44
Mantenimiento y cuidado
Mantenimiento del propietario
CX-9_8CR6-SP-12I_Edition2 Page500
Tuesday, December 4 2012 3:24 PM
Form No.8CR6-SP-12I
